一件瓷器出窑后，釉面有时会响起轻微而清脆的声音。循声细看，原本完整的釉层上已舒展出一道道裂纹：有的纵横开阔，有的细密如网，有的深浅相叠，仿佛冰河初解，又像叶脉延伸。这种现象称为开片①。对于普通日用瓷而言，裂纹可能意味着釉层稳定性不足；但在哥窑⑤、官窑等传统瓷器中，工匠却将它转化为一种富有层次的装饰语言，尤其是疏密相间、色泽有别的“金丝铁线”②，更成为中国陶瓷史上极具辨识度的审美特征。
开片看似偶然，实则有着明确的材料学基础。它不是在釉面上直接刻出的纹样，也并非某种神秘变化，而是胎、釉在烧成和冷却过程中相互作用的结果。要理解开片为何出现、如何控制，关键在于认识釉层与胎体的热膨胀、收缩差异，以及这些差异在瓷器内部形成的应力。
一、从高温熔融到冷却开裂：开片怎样形成
瓷器通常由胎体和覆盖其表面的釉层共同构成。入窑升温后，胎体发生一系列烧结反应，釉料则逐渐软化、熔融并铺展于器表。到了适当温度，釉层形成较为连续的玻璃相，并与胎体结合。此时的胎和釉不是彼此孤立的两层材料，而是紧密依附、共同经历后续冷却过程的复合结构。
任何材料在受热时都会发生一定程度的膨胀，冷却时又会收缩。衡量这种变化的重要指标，就是膨胀系数③。胎体与釉层的原料组成、晶相结构和玻璃相比例不同，膨胀系数通常也不会完全相同。瓷器离开最高烧成温度并逐步降温时，胎、釉都想按照各自的物理特性收缩，但由于二者已经结合在一起，只能相互牵制，于是内部产生应力。

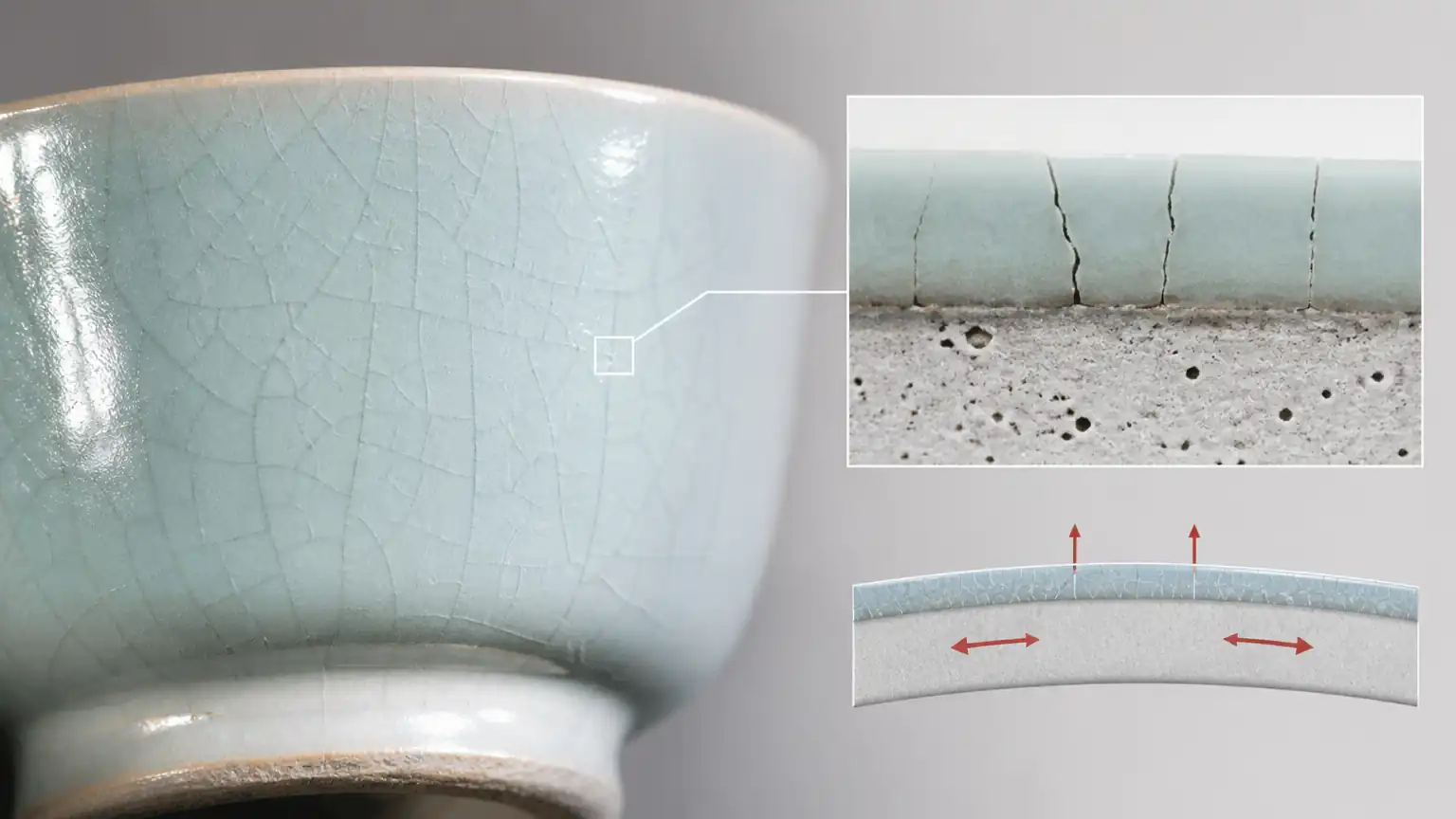

当釉的膨胀系数大于胎体时，釉层在冷却阶段具有更大的收缩倾向，却受到胎体约束，因而承受拉应力④。釉层虽然坚硬，却具有脆性；当拉应力超过它能够承受的强度，裂纹便会在釉面产生并继续延伸，以释放积累的能量。这就是开片形成的基本原理。裂纹一般存在于釉层之中，有些抵达胎釉结合处，但不能简单等同于胎体本身破裂。
反过来，如果釉的膨胀系数小于胎体，冷却后釉层往往处于一定的压应力状态。适度的压应力有助于抑制裂纹扩展，使釉面保持完整。不过，“不开片”也不等于应力越大越好。若胎釉差异过于悬殊，压应力同样可能带来剥釉、崩釉等问题。因此，无论追求开片还是完整釉面，核心都不是孤立地改变某一种原料，而是使胎、釉、烧成制度形成合理匹配。
开片的本质，是釉层与胎体在冷却时收缩不同步，积累的拉应力通过裂纹得到释放。传统工艺赋予这种材料现象以审美价值，但其发生仍遵循清晰的物理规律。
釉层厚度也会影响开片面貌。在胎、釉配方及烧成条件大体相同的情况下，较厚的釉层能够积聚较多弹性能量，裂纹往往扩展得更远，形成相对粗大、疏朗的纹路；较薄的釉层所形成的裂纹则常常更细、更密。由此可概括为“釉厚则片大而少，釉薄则片细而密”。但这只是常见趋势，并非脱离材料体系即可套用的固定公式。釉的弹性、黏度、熔融状态，胎体形状和壁厚，以及器物各部位的降温速度，都会改变最终效果。
开片也不一定全部发生在出窑之前。瓷器冷却到室温后，胎釉之间仍可能保留一定应力；受到环境温度、湿度变化或轻微外力影响，新的裂纹可能在数日、数月甚至更长时间内陆续出现。民间所说的“出窑后还会响”，便可从持续释放残余应力的角度理解。对于历史器物而言，今天看到的纹片可能包含烧成阶段、出窑初期以及长期使用和保存过程中逐渐形成的多重痕迹，判断时应结合器物实际情况，不能只凭纹路作简单推断。
二、从偶发现象到设计语言：人为开片如何控制
早期陶瓷生产中，釉裂可能首先以工艺现象出现。随着制瓷经验积累，工匠逐渐掌握胎釉配合与烧成冷却之间的关系，并把原本可能被视为缺陷的裂纹转化为可经营、可欣赏的装饰。所谓“人为开片”，并不是逐道制造裂纹，而是通过釉料配方、施釉厚度、烧成温度和冷却过程，预先创造有利于开片形成的条件，再让应力按照材料规律自行展开。
配方调节是控制开片的重要手段。在特定釉料体系和烧成条件下，调整石英、长石等原料的比例，可以改变釉的玻璃相组成、熔融性质和热膨胀表现。传统工艺说明中，常以适当增加石英含量来增大釉的膨胀倾向，从而促进开片；适当增加长石含量，则可在相应配方体系中降低或缓和釉的膨胀倾向，用来抑制开片。实际生产不能只凭“加一种、减一种”的口诀操作，因为原料的矿物组成、颗粒细度、烧成温度和冷却速率会共同影响结果。可靠的做法是先进行小样试烧，记录配方与窑温曲线，再据纹片效果逐步修正。
施釉厚度提供了另一重控制。想获得大而疏朗的纹片，可在器形和釉性允许的范围内适当增加釉层厚度；想形成细密纹理，则可相应减薄釉层，并调整胎釉差异。施釉必须均匀，否则口沿、转折、积釉处和器底可能呈现差异过大的开片状态，甚至发生流釉、缩釉或局部剥落。古代名窑器物上自然流动的层次感，往往正来自材料、手法和火候之间恰到好处的平衡。
烧成制度同样决定着纹片能否如愿。最高温度影响釉料熔融程度和胎釉结合，保温时间影响釉层均化及气泡排出，冷却速度则关系到应力建立的节奏。若釉尚未充分熔融，釉面可能粗涩，裂纹也难以呈现清晰而稳定的效果；若过度熔融，釉层可能流动过强，颜色、厚度和质感都会改变。冷却过快容易产生较强的温度梯度，使器物不同部位受力不均；冷却过慢则可能改变晶体析出和釉面状态。因此，控制开片不能只盯着最高烧成温度，还应关注完整的升温、保温与降温过程。

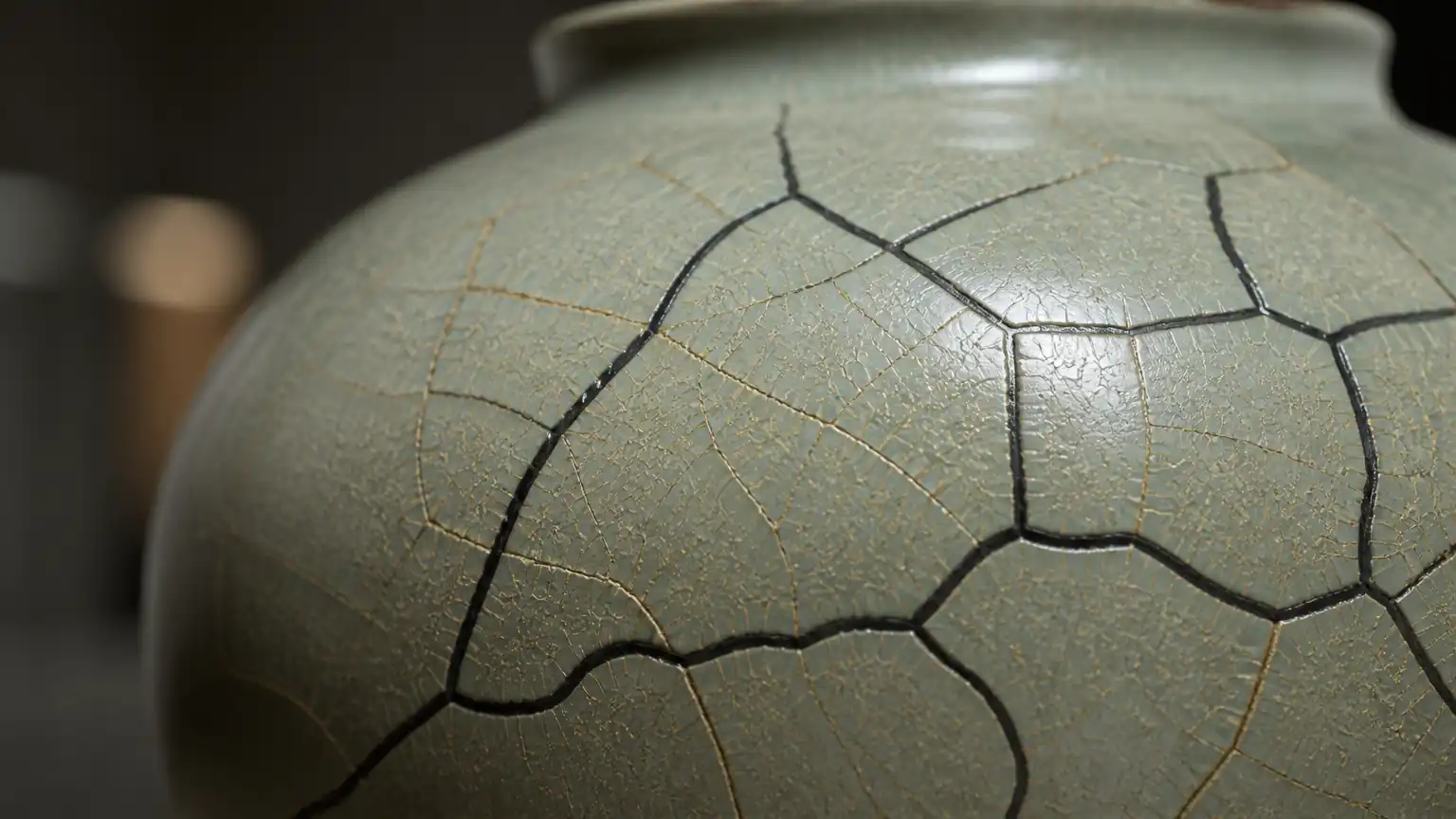

“金丝铁线”是人为经营开片效果的经典例子。其通常表现为两组尺度和色泽不同的裂纹：较粗、较深的大裂纹呈铁黑色，称为“铁线”；较细的小裂纹呈金黄或黄褐色，称为“金丝”。这种层次建立在先后形成、宽窄不同的纹片基础上，再利用裂纹具有吸附和渗入颜色的条件，通过墨汁、茶水等着色材料进行处理，使大小裂纹呈现色差。着色并非凭空制造裂纹，而是把已经存在却不够醒目的裂隙显现出来。
具体而言，先形成的大裂纹开口相对明显，深色物质更易进入，因而显出沉稳的黑褐色；随后形成的细裂纹较浅较密，经色泽较淡的材料浸润后，呈现金黄、浅褐等颜色。两类线条相互穿插，既有骨架，又有细部，构成疏密、粗细、浓淡之间的节奏。现代仿制或创作时，着色材料必须考虑安全性、耐久性和器物用途。用于盛放食品的器皿尤其不能随意采用成分不明的染色剂，装饰性陈设器与日用器也应采用不同的安全标准。
值得注意的是，开片的审美价值不能仅用“裂得越多越好”来衡量。优秀的开片应与器形、釉色和质感协调：端庄厚重的器形可与疏朗的大纹片相配，柔和莹润的釉色可借细密纹路增加层次；若裂纹过分杂乱、釉面失去整体感，或者因应力过强导致釉层脱落，便偏离了工艺控制的目标。真正成熟的开片，是把不可完全预绘的自然变化纳入可以把握的范围，在秩序与偶然之间取得平衡。
三、开片还是不开片：由器物功能决定技术选择
评价釉面裂纹，首先要明确器物所属的工艺类型和使用目的。对哥窑、部分官窑风格及以纹片釉为特色的当代陶艺而言，开片是主动追求的视觉语言。裂纹把原本平整的釉面分割成富于变化的纹理单元，使光线在不同角度产生细微层次，也让器物在时间中继续变化。此时，工匠需要通过配方试验和烧成记录，控制纹片的大小、疏密、深浅及形成时序。
对许多青瓷、白瓷和日用瓷而言，洁净、完整、稳定的釉面通常更符合设计要求。这类产品需要尽可能缩小胎与釉的膨胀系数差异，使二者在冷却时协调收缩，并让釉层保持适度压应力。除调整釉料配方外，还可以从胎体组成、坯体烧结程度、施釉厚度和冷却曲线等方面综合修正。若只改变釉而忽视胎，或者只改变温度而不核对原料批次，常会出现试验结果难以重复的问题。
功能性也是选择开片与否的重要依据。开片釉器物用于观赏时，纹理本身可以成为主要价值；用于饮食时，则应特别关注裂纹对清洁、吸附和长期使用的影响。部分开片釉的裂隙可能吸附茶汤、油脂或其他有色物质，随使用而逐渐加深。有人把这种变化视为使用痕迹，但从卫生和维护角度看，仍应按照产品检测结果、材质安全性及生产者标示合理使用，不能把审美偏好代替质量判断。
控制不开片也需要耐心。理想的胎釉适配不是一次计算就能完成，因为天然矿物原料存在成分波动，窑炉不同位置的温度气氛也会有差异。工艺人员通常需要制作试片，分别记录原料批次、配比、施釉厚度、最高温度、保温时间与冷却方式，并在出窑后继续观察。只有把即时结果与延时变化一并纳入，才能判断某套方案是否真正稳定。
从更宽广的角度看，开片展示了中国传统工艺对材料特性的深刻理解。工匠没有停留在“消除裂纹”这一单一目标上，而是在认识胎釉差异的基础上，发现裂纹可以形成独特秩序，并通过长期实践将其发展为审美传统。这不是对工艺缺陷的简单美化，而是对材料边界的主动探索：知道裂纹为何产生，能够使它发生，也能够在不需要时设法避免。
开片与不开片并无绝对高下。前者重在经营裂纹的节奏，后者重在维持釉面的稳定；两者检验的都是制瓷者对原料、火候和冷却过程的整体把握。
今天研究传统开片工艺，既要珍视哥窑、官窑所代表的历史审美，也要避免用传说替代实证。哥窑虽被列入传统所称的宋代五大名窑，但其窑址与文献对应关系至今仍有待进一步考古和学术研究确认；关于具体年代、产地及工艺谱系，应以可靠考古材料和专业研究为依据，不宜作过度确定的推演。传统名词可以传递文化记忆，科学分析则帮助我们理解其材料机制，二者相互参照，才能更接近真实而丰富的陶瓷史。
一层釉，看似薄薄覆盖于器表，却浓缩了配方、成形、施釉、烧成和冷却等多道工序。开片正是这些因素共同留下的可见痕迹。大纹如铁，细纹如丝，裂隙之间既有火的塑造，也有冷却时力的消长。读懂开片，就不只是欣赏釉面上的线条，更是在理解古代工匠如何观察材料、顺应规律，并把技术上的张力转化为含蓄而耐看的东方意趣。
注释
①开片（kāi piàn）：瓷器釉面在冷却过程中因收缩率差异产生的自然裂纹，哥窑、官窑以此为主要审美特征。
②金丝铁线（jīn sī tiě xiàn）：哥窑开片的典型特征，大裂纹呈铁黑色称“铁线”，小裂纹呈金黄色称“金丝”。
③膨胀系数（péng zhàng xì shù）：物质受热膨胀的速率，釉与胎的膨胀系数差异是开片产生的根本原因。
④拉应力（lā yìng lì）：物体受拉伸时内部产生的应力，釉面拉应力超过釉层强度时即产生裂纹。
⑤哥窑（gē yáo）：宋代五大名窑之一，以开片青瓷著称，窑址至今未确证，传为南宋浙江龙泉一带。
参考文献
[1] 郑宁：《陶瓷工艺》，人民美术出版社。
[2] 中国硅酸盐学会：《中国陶瓷史》，文物出版社。
[3] 李家治：《中国科学技术史·陶瓷卷》，科学出版社。
[4] 叶喆民：《中国陶瓷史纲要》，轻工业出版社。
作者：沐清
