陶瓷烧制，自古便是一门与火对话的艺术。窑炉之内，土与釉在烈焰中蜕变，而决定这一过程成败的核心，便是火候。温度不足，釉面未能熔融成熟，胎体尚未完全烧结，器物呈现黯淡的生涩之态，这便是古人所说的②；温度过高，器物变形坍塌，釉面泛起气泡，甚至流淌粘底，则陷入③的灾难。在没有温度计、热电偶的漫长岁月里，窑工们如何精准感知那千度以上的窑火？答案就凝缩在一枚小小的瓷片——火照之上。

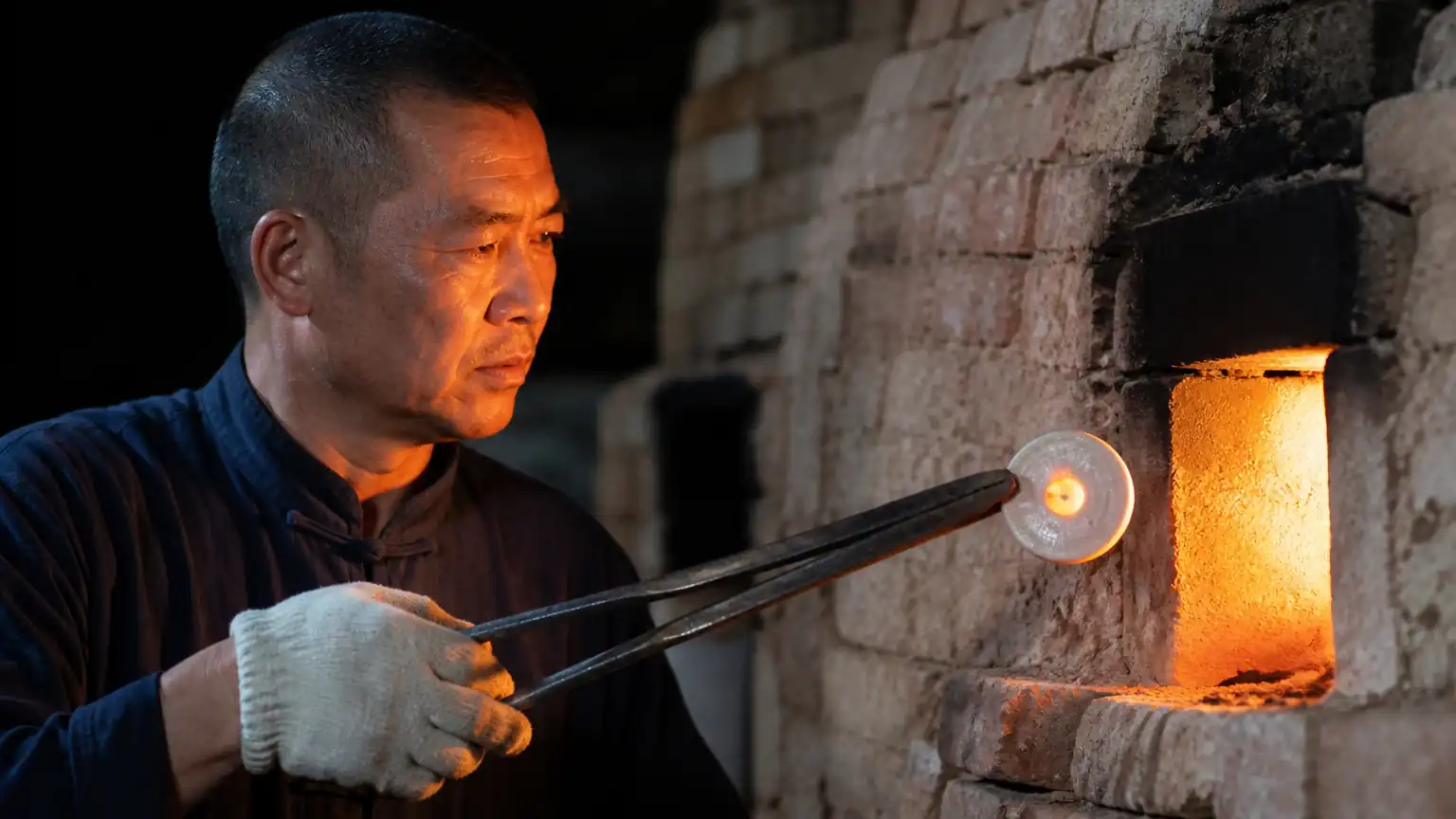

火照①，又称试火片，是陶瓷烧制过程中用于测温的小瓷片。它以与窑内器物完全相同的坯料制成，施以相同的釉料，钻孔后置于窑炉观火孔附近。随着窑火升温，这枚小小的火照与满窑器物经历着同样的温度曲线与气氛变化。烧制过程中，窑工每隔一段时间便用长铁钳将其夹出，观察釉面的熔融状态和颜色变化，以此判断窑内温度是否达到了理想的火候。这种方法虽然原始，却凝聚了无数代窑工的经验与智慧，是传统陶瓷烧制技术中最为精妙的一个环节。
“火照一日三取，火候三分七看。”这句流传于景德镇传统窑工中的口诀，道出了试火的频次与观察的重要性。所谓“一日三取”，并非僵化的数字，而是强调在烧成的关键阶段，必须频繁取出火照进行观测；“三分七看”则意在提醒窑工，对火候的判断，三分靠经验预设，七分要靠实际观察。窑火无常，天气、燃料、坯体厚薄都会影响窑内温度，唯有依靠火照的实时反馈，才能及时调整投柴、通风与气氛，将窑火引向最佳的终点。
试火的方法，因温度的上升而呈现出不同的观察要点。在烧成的低温阶段，即窑温升至约800℃之前，火照上的釉面尚未开始熔融，此时取出的火照多为粉状或失去光泽的生坯状态。窑工通过观察釉面是否开始收缩、是否出现轻微粘手感，来判断窑内热量积累的程度。此时的试火，重在确认升温速率是否均匀，防止局部过热导致坯体开裂。
进入中温阶段，窑温大约在800℃至1100℃之间，釉料中的助熔成分开始反应，釉面逐渐软化成玻璃相。取出火照时，可见釉面微微发亮，气泡从釉层中逸出留下的细小针孔清晰可辨。窑工用肉眼细察釉面的熔融程度和气泡的多少、大小，以此衡量釉料熔融的进度。若釉面仍残留大量未熔颗粒，说明温度尚低，需加大火力；若釉面已完全平滑，气泡稀少，则意味着即将进入高温阶段，需要调整烧成气氛，为最终的釉色发色做好准备。

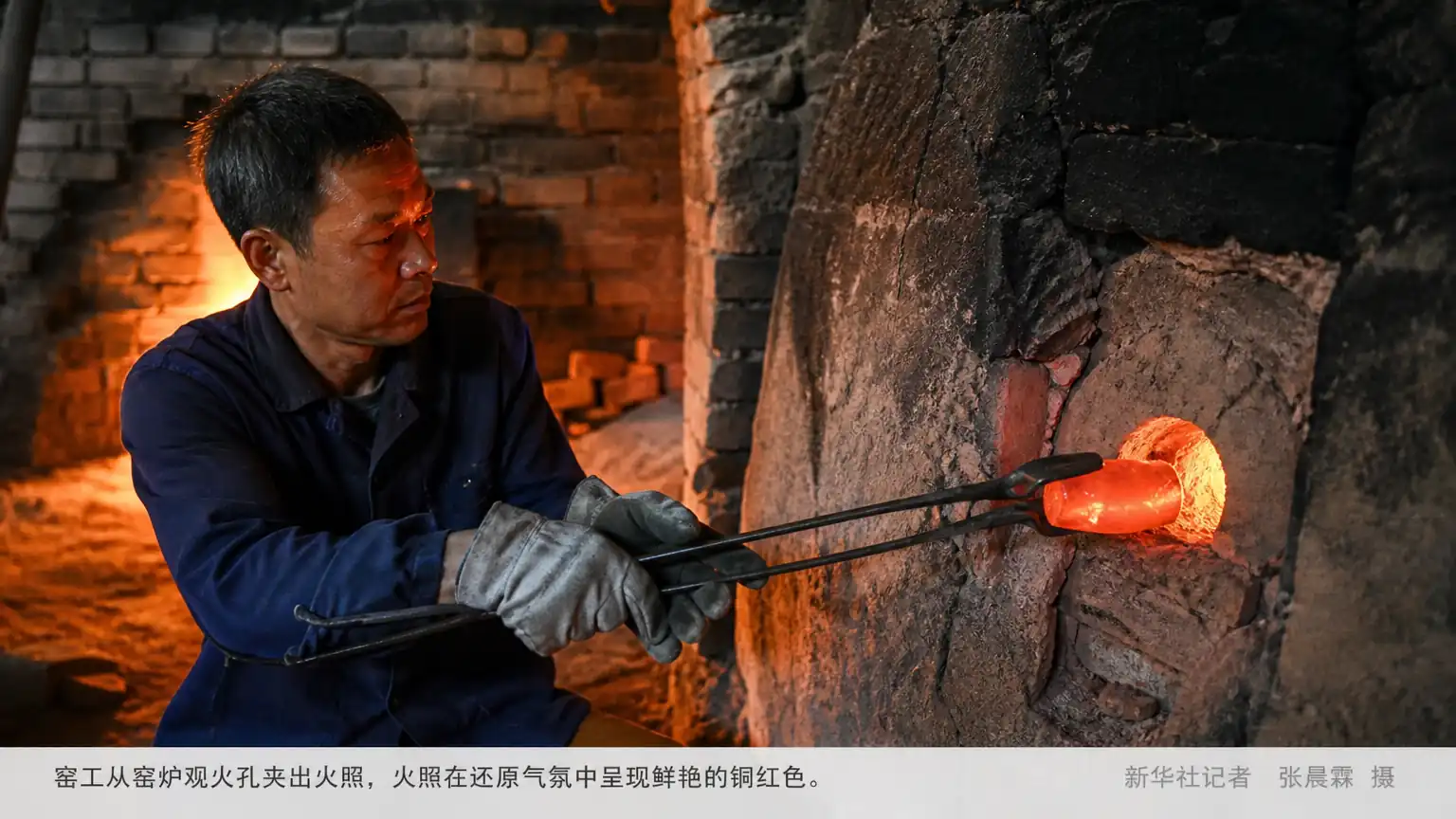

当窑温攀升至1100℃以上直至1300℃左右的高温阶段，试火便进入了最为紧张的时刻。此时，火照的釉面已经完全熔融，呈现出玻璃般的清澈光泽。窑工关注的是釉面的光泽度、颜色倾向以及流动状态。对于青瓷而言，火照的釉色是否在⑤中由青灰转为莹润的青色，是判断停火的关键信号；对于白瓷，则要看釉面是否完全④，达到纯净无瑕的玻璃质层；而铜红釉的烧制最为苛刻，火照必须在强还原气氛中呈现鲜艳的红色，稍有迟疑，红色便会褪去，前功尽弃。因此，高温阶段的试火动作必须迅速，铁钳探入观火孔，夹出火照的瞬间，窑工便要在炽热的火光中作出决断。
停火的时机，是整个烧成过程的最后一道指令，也是窑工经验与直觉的终极考验。不同的目标釉色，对应着截然不同的停火时机。青瓷停火的依据，在于火照在还原气氛中呈现出的青色是否达到了预想的色度。南宋龙泉窑的粉青、梅子青，正是在恰到好处的还原焰中停火，才成就了那种温润如玉的质感和天青翠绿的色调。停火过早，釉面尚未完全熔融，色调发黄发灰；停火过晚，还原气氛过强，则颜色沉淀发黑，失去青瓷的明快。
白瓷的烧制相对单纯，却同样考验分寸。以景德镇窑工的经验，停火的最佳时机在火照釉面完全玻化之后，釉质透明澄澈，照影可鉴，且无气泡残留。此时若继续升温，釉面将出现沸腾状的大泡，器物可能因过烧而变形。古代窑工总结出“釉面如镜，火照无声”的诀窍——火照夹出后，釉面冷凝的速度与光泽的质感，都会轻声诉说着停火的时刻。
铜红釉的停火时机最为玄妙。其烧制需要营造强烈的还原气氛，使釉料中的铜元素以氧化亚铜的形式存在，从而呈现娇艳的红色。然而，这种色泽在高温下极不稳定。火照如果在还原气氛中达到理想的红色，窑工便需立即停火，迅速封闭窑门，让器物在密闭的还原环境中缓慢冷却。哪怕多烧一炷香的时间，红色就可能褪尽，变成灰白或暗绿。因此，传统窑场有“见红即停”的说法，这也正是“看火照”而非“算时间”决定停火的典型体现。
“看火照”三个字，承载着中国传统陶瓷烧制的核心经验。它不是简单的温度读取，而是一场基于视觉、触觉甚至嗅觉的综合判断。火照的釉面色泽、膨胀程度、灼烧时的微烟、取出后的冷却速度，都是窑工判断的线索。这种经验需要经年累月的实践与师徒间的口传心授，无法被任何工具所替代。即便在温度计和测温锥已经普及的今天，许多传统窑口的老艺人仍然坚持使用火照，因为它所反映的不仅是温度数值，更是窑内气氛、坯釉匹配程度以及窑位差异等一系列复杂因素的综合结果。
从技术史的角度审视，火照的使用原理与现代测温锥如出一辙，都是利用材料在特定温度下发生物理化学变化的特性来标定温度。然而，现代测温锥的软化弯曲点是经过精密测定的，可以对应具体的温度值，而火照则更强调与窑内器物的一致性。正因为火照与器物同坯同釉，它所呈现的状态就是器物本身状态的真实映射。这种基于同一性的测温逻辑，体现了中国传统工艺中“以物验物”的朴素智慧，简单而深刻。
当我们今天面对一件件温润如玉的古代陶瓷精品时，很难想象它们是在那种火光灼灼、烟尘弥漫的窑房中，依靠一枚枚小小的火照把关而诞生的。试火与停火，不仅是技术流程，更是一种充满敬畏与专注的文化仪式。窑工们在烈焰前凝神屏息，抽出火照，举目细察，就在那寸许的瓷片上，看到了火候的显现，也看到了艺术的生发。那一瞬间的判断，连接着泥土与釉色、匠人与天工、过往与未来。
注释：
①火照（huǒ zhào）：陶瓷烧制过程中用于测温的小瓷片，以与窑内器物相同的坯料和釉料制成，置于观火孔附近，通过观察其釉面状态判断窑温。
②生烧（shēng shāo）：烧成温度不足，导致釉面未成熟、胎体未完全烧结的缺陷。
③过烧（guò shāo）：烧成温度过高，导致器物变形、釉面起泡的缺陷。
④玻化（bō huà）：釉料在高温下熔融冷却后形成玻璃质层的过程，是釉面成熟的关键标志。
⑤还原气氛（huán yuán qì fēn）：窑炉内氧气不足的烧成气氛，一氧化碳与釉料中的金属氧化物发生还原反应，影响釉色发色。
参考文献：
郑宁：《陶瓷工艺》，人民美术出版社。
中国硅酸盐学会：《中国陶瓷史》，文物出版社。
李家治：《中国科学技术史·陶瓷卷》，科学出版社。
刘新园：《景德镇陶瓷工艺》，江西人民出版社。
作者：沐清
