制瓷入窑，看似只是把坯件送入火中，实则是整个工艺链条中最紧张的一环。泥料是否淘洗得当，成型是否周正，施釉是否匀净，到了窑门关闭之后，都要接受火的检验。尤其是满窑①排布和窑炉气氛的控制，往往决定一窑瓷器能否颜色纯正、釉面莹润、胎釉结合得宜。前者关系到器物在窑内所处位置、受热节奏和火路通行，后者关系到釉中金属氧化物的发色方向。排得不好，火走不顺；气氛失当，色泽便偏。古代窑工常说烧窑要懂土、懂釉，更要懂火，正是因为火候并非单指温度，还包括空间、时间与气氛的综合掌握。
所谓满窑，是将装有器物的匣钵按一定方式装入窑炉。匣钵可以隔离火焰、灰尘和落渣，保护坯釉表面，但匣钵本身也占据空间、阻挡气流，因此装窑绝不是简单堆放。窑炉内部并非处处同温，火焰从火膛进入，沿窑室运行，再由烟道排出，途中会形成高温区、低温区、急火区、缓火区。满窑排布的本领，就在于把不同器型、不同釉色、不同耐火程度的器物，安放到最适合它们成熟的位置。
第一条原则，是按器物大小排列。大件器物胎体厚、吸热慢、成熟时间长，通常宜放在窑炉中部，也就是温度较高、火力较稳的区域。中部火势充足，有利于大件器物内外逐渐达到相对一致的烧成状态，减少夹生、变形和釉面不熟。小件器物胎薄、升温快、受热敏感，适合安排在窑炉前后两端或温度略低之处，以免火力过猛造成釉面过烧、坯体软塌或色泽失控。这样的安排，并非一成不变，而是在理解窑型结构和火焰走向的基础上作出的经验判断。
第二条原则，是按烧成温度排列。不同釉种成熟温度不同，对气氛的要求也不同。青瓷、铜红等高温釉，需要在较高温度下促成釉层熔融和发色，通常应靠近窑内温度较高的中部。某些颜色釉或对火力较敏感的釉种，则宜放在前后两端或温度相对缓和的位置。若把低温易熟的器物放在高温强火处，釉面可能流淌、起泡、失去应有色调；若把高温釉放在温度不足的位置，则可能出现釉层欠熟、光泽不够、胎釉结合不佳等问题。
第三条原则，是按匣钵高度排列。匣钵不仅是保护器物的容器，也是窑内气流通道的组成部分。通常要注意自下而上由大到小、由稳到轻，底层承重可靠，上层排列轻巧，既防止堆叠不稳，也让火焰和热气能够穿行。若匣钵高低错乱、间距过密，窑内气流容易受阻，局部温度和气氛便会失衡。烧成后的同一窑器物，有的熟透，有的发灰，有的釉面僵滞，常常与火路不畅有关。
传统窑工常用一句口诀概括满窑规律：中高边低、前疏后密。所谓中高，是说窑炉中部多安排耐火、需高温、体量较大的器物；边低，是说边角和前后低温处安排小件或对火力要求较缓的器物。前疏后密，则提示装窑要顺应火焰进入与行进的路径，前部留出必要通道，后部在不堵火路的前提下适度加密。
这句口诀看似简短，背后却包含对窑炉空间的精密感知。窑内火焰不是均匀铺开的热幕，而是有方向、有强弱、有回旋的流动。满窑排布要让火能进、热能透、烟能出，使整窑器物共同完成升温、排水、氧化、还原、熔融、冷却等过程。它体现的是手工业时代长期实践形成的系统知识，也是中国陶瓷工艺能够稳定生产的重要基础。

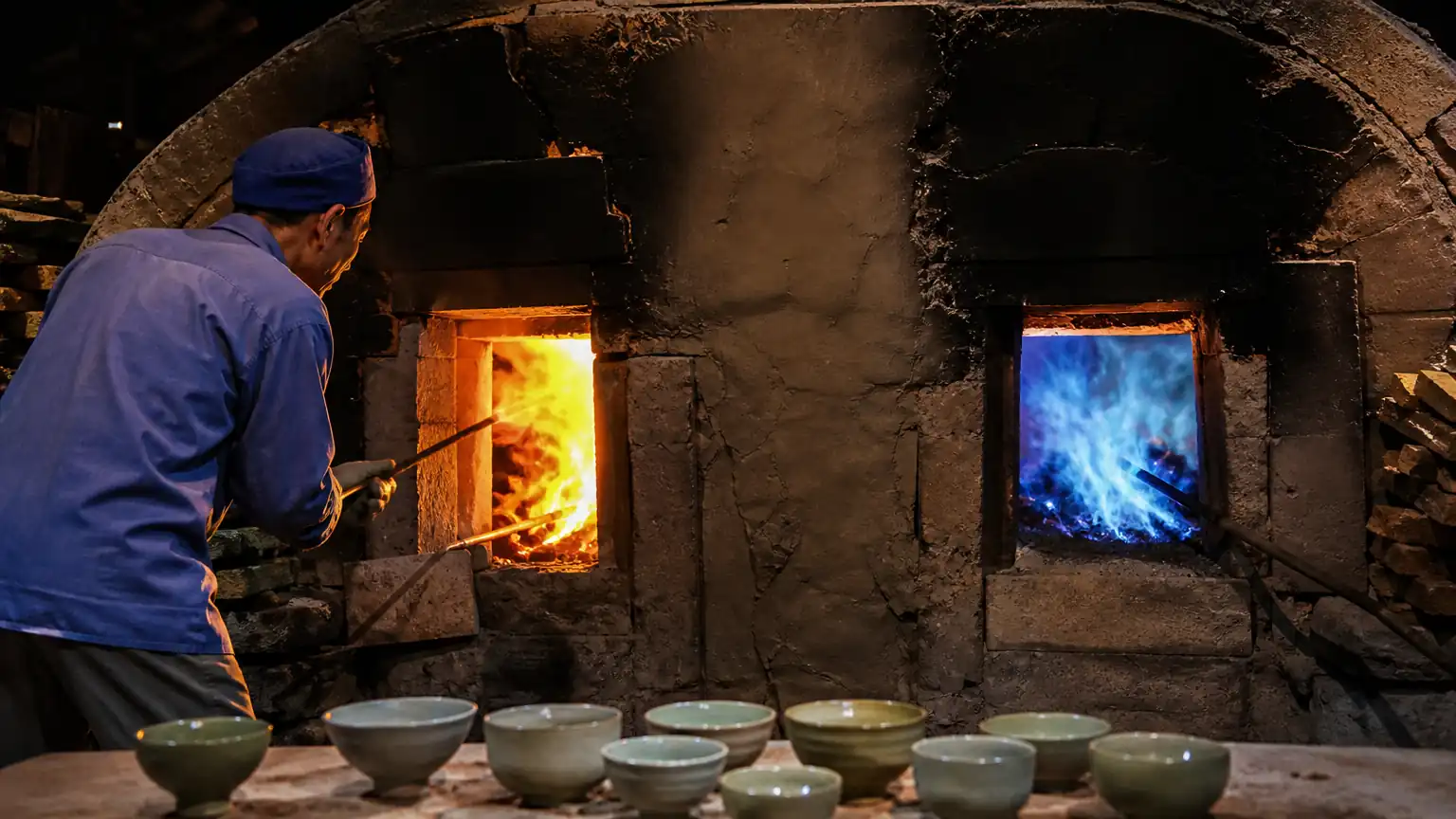

如果说满窑解决的是器物在窑中如何安身，那么还原焰②与氧化焰③的切换，解决的就是器物在火中如何成色。陶瓷烧制中的火焰气氛，主要取决于窑内氧气是否充足。氧气充足时，燃料燃烧较完全，火焰明亮，窑内呈氧化气氛；氧气不足时，燃料燃烧不完全，一氧化碳等还原性气体增多，火焰偏暗蓝，窑内呈还原气氛。二者不是简单的好坏之分，而是服务于不同温度阶段和不同釉种的技术选择。
氧化焰适用于低温升温阶段，也适用于某些需要氧化发色的颜色釉。坯体入窑后，起初含有一定物理水和有机杂质，低温阶段需要平稳升温，使水分排出、有机物燃尽，减少开裂、爆坯和烟熏污染。此时采用氧化焰，窑内氧气充足，燃烧较清洁，有利于坯体完成前期变化。一般而言，800℃以下多以氧化焰升温为宜，目的在于把窑内基础状态烧干净、烧稳定。
还原焰则多用于青瓷、铜红等需要还原发色的釉种。青瓷的青绿色泽，与釉中铁元素在还原气氛下的价态变化密切相关；铜红釉的红色发色，也对还原气氛极为敏感。若气氛不到，铜红可能转绿、发灰或不显红；若还原过重，釉面又可能暗沉、失透，甚至出现烟熏感。因此，还原焰并非越强越好，而要适度、稳定，并与温度上升节奏相配合。
从烧制过程看，气氛切换通常发生在温度进入中高温阶段之后。低温阶段以氧化焰为主，待坯体完成排水和初步烧结，进入800℃至1300℃左右的高温区间，窑工便根据釉种和窑内状态选择转入还原焰，或继续保持氧化焰。高温阶段也是釉层逐渐软化、熔融、流平并形成最终色泽的关键时期。此时气氛稍有偏差，都会在釉面上留下痕迹。
控制气氛的主要方法，是调节风门④和燃料投放量。风门开得较大，进入窑内的空气增多，燃料燃烧更充分，氧化气氛增强；风门收小，进氧量减少，同时增加燃料，燃烧不完全，窑内便更容易形成还原气氛。不同窑型的操作方式有所差异，但基本原理相通：通过控制氧气与燃料的比例，改变火焰性质和窑内化学环境。
气氛切换最忌骤然失衡。若突然收风过猛、投料过多，火焰虽转为还原，却可能造成烟气过重、温度波动，影响釉面光泽。若风门开得太大，还原阶段被氧化气氛冲淡，青瓷可能偏黄，铜红可能发绿或发色不足。对窑工而言，理想的控制不是机械地在某一温度点开关风门，而是在温度、火色、烟势、窑压和釉面成熟程度之间寻找平衡。
还原焰过强，釉面常见的问题是发灰、发暗、光泽被压住。青瓷本应温润含蓄，若还原过重，色泽可能失去清亮之感；铜红本应鲜妍而沉着，若气氛过度，也可能红中带浊。氧化焰过强，则会使本需还原发色的釉种难以呈现预期效果。青瓷可能偏黄、偏褐，铜红则可能转绿或显色不足。这些变化不是单纯审美偏差，而是釉料成分与窑内气氛共同作用的结果。
古代窑工判断切换时机，常依赖看火色⑤。所谓看火色，是通过观察窑内火焰颜色、火照状态和器物受热变化来判断温度与气氛。火焰明亮而发黄，往往提示氧气较足；火焰暗蓝、烟气较重，则可能进入还原状态。火照是放入窑中的试片或试器，窑工通过取出观察釉面熔融程度、色泽变化，判断是否升温到位、是否需要调整风门和燃料。现代测温仪器可以提供数字参考，但在传统烧制中，经验仍占重要位置。
看火色的难处，在于它不是孤立看颜色，而是综合判断。火色会受窑型、燃料、天气、装窑密度、坯釉成分等因素影响。同样是暗蓝火焰，在不同窑炉中还原强弱可能并不相同；同样的温度，满窑密度不同，器物实际受热也会有差别。因此，成熟窑工需要把眼中所见与过去经验相互印证，既看火，也看烟；既看窑口，也看火照；既判断当前状态，也预判下一段升温的变化。
从技术史角度看，中国陶瓷的高度成就，正建立在这种细致的经验体系之上。中国硅酸盐学会编《中国陶瓷史》、李家治《中国科学技术史·陶瓷卷》等著作都指出，陶瓷烧成技术的发展，与窑炉结构改进、匣钵使用、温度提高和气氛控制密切相关。郑宁《陶瓷工艺》从工艺角度说明了坯釉配方、装烧制度与烧成曲线之间的关系；刘新园《景德镇陶瓷工艺》则展示了景德镇传统制瓷在装窑、烧窑、看火等环节上的细密分工。这些研究共同说明，瓷器之美并非只来自造型与纹饰，也来自看不见的火候秩序。
满窑排布与焰性切换，看似分属装窑和烧窑两个环节，实则彼此牵连。排布决定火焰如何穿过匣钵和器物，气氛又决定釉色如何在火中生成。若排布过密，即便风门调节得当，局部仍可能缺氧过重；若排布过疏，火势虽通，却可能升温不稳、热量浪费。若气氛控制得宜，合理排布便能放大整窑稳定性；若气氛失控，再好的装窑也难以保证成色。
因此，一窑好瓷的诞生，是空间安排、温度制度和火焰气氛共同完成的结果。满窑讲究中高边低、前疏后密，是把器物放在适合的位置；还原焰与氧化焰的切换，是让釉色在适合的气氛中成熟。两者合起来，体现了传统制瓷技术的精微之处：它不是凭神秘感取胜，而是以长期观察、反复试验和代代传承形成可靠经验。火在窑中流动，器在火中成形，窑工在明暗变幻之间把握分寸，这正是中国陶瓷工艺最耐人寻味的地方。
注释：①满窑（mǎn yáo）：将装有器物的匣钵按一定排布方式装入窑炉的操作。②还原焰（huán yuán yàn）：窑炉内氧气不足、一氧化碳存在的烧成气氛，火焰呈暗蓝色，用于青瓷、铜红等需要还原发色的釉种。③氧化焰（yǎng huà yàn）：窑炉内氧气充足的烧成气氛，火焰呈明亮黄色，用于低温烧成和某些颜色釉。④风门（fēng mén）：窑炉上控制进氧量的调节装置，通过开合大小调节火焰气氛。⑤看火色（kàn huǒ sè）：窑工通过观察窑炉内火焰颜色判断温度和气氛的经验方法。
参考文献：郑宁：《陶瓷工艺》，人民美术出版社；中国硅酸盐学会：《中国陶瓷史》，文物出版社；李家治：《中国科学技术史·陶瓷卷》，科学出版社；刘新园：《景德镇陶瓷工艺》，江西人民出版社。
作者：沐清
