晒坯与阴干，是瓷坯从泥胎走向窑火之前最考验耐心的两道工序。古人讲“慢工出细活”，放在制瓷上，恰恰是这种看似平淡的等待里，藏着避免开裂的全部秘诀。
瓷坯在拉坯、修坯之后，含水量仍然很高，必须经过一个缓慢而均匀的干燥过程，才能入窑烧制。如果急于求成，把湿坯直接曝晒在烈日或强风之下，坯体表面的水分蒸发过快，而内部的水分还来不及向外迁移，就会产生表层收缩快、内层收缩慢的矛盾，最终导致坯体扭曲、起泡甚至开裂。这就像一个人吃得太急容易噎住，瓷坯“吃”风燥也要讲究节奏。
传统制瓷匠人把晒坯阴干总结为“先阴后阳、先慢后快”八字要领。刚修好的坯，要放在阴凉通风的坯架上，避开直射的阳光和穿堂风。这个阶段称作“阴干”，目的是让坯体内的水分整体均匀地向表面迁移。阴干的时间视天气和坯体厚度而定，少则一两天，多则三五日。匠人用手指轻叩坯体，听声音从湿闷变得清脆，就知道阴干差不多了。
接下来才是“晒坯”。晒坯也不是把坯扔在太阳下暴晒，而是选择清晨或傍晚阳光柔和的时候，将坯体放在透气的竹筛上，微微倾斜，使阳光均匀地照在坯体的每一个侧面。晒的过程中要定时翻动，让各个部位“雨露均沾”。如果某一面长时间受光强，另一面背阴，温差和干湿差就会在坯体内部形成应力，轻则变形，重则开裂。

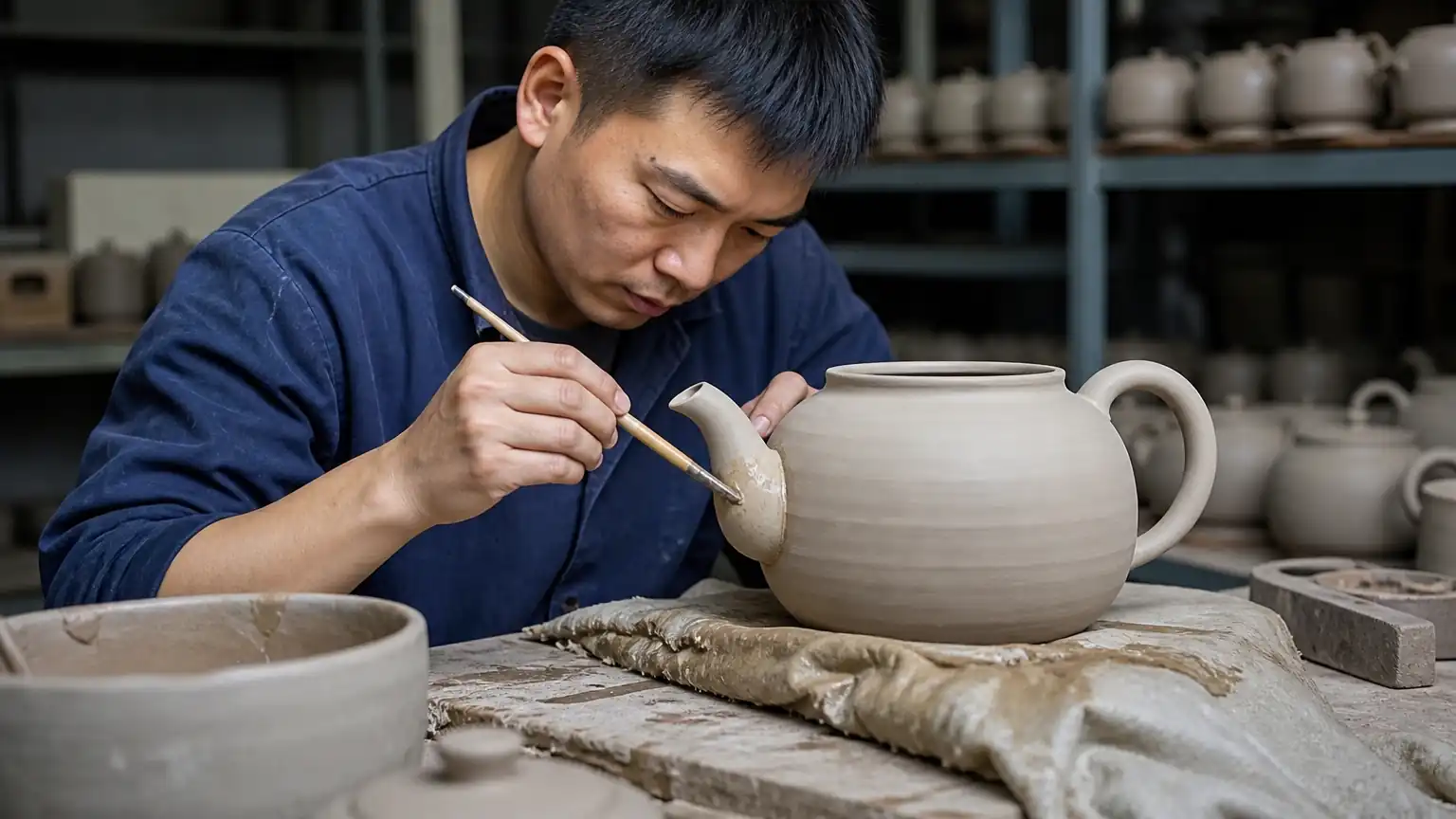

还有一种常见的开裂原因，是坯体不同部位厚薄悬殊过大。比如壶嘴、壶把与壶身的连接处，往往泥料较厚，干得慢；而壶身、口沿处较薄，干得快。如果干燥不均匀，连接处就容易出现细小的裂纹，烧成后就会变成废品。为此，匠人会在厚泥处涂抹一层薄薄的湿泥浆，或覆盖湿布，延缓其干燥速度，让整体同步收缩。
除了天气和坯体结构，泥料的特性也很关键。含砂粒较多的粗泥，透气性好，干燥时水分容易逸出，开裂风险相对小；而细腻的高岭土，颗粒紧密，水分迁移速度慢，对干燥环境的要求就格外苛刻。经验丰富的师傅会根据泥料的“脾气”来调整阴干和晒坯的时间表，有的甚至会在坯体上扎一些细小的透气孔，帮助内部水分顺利排出。
古人说“一窑成，半窑废”，开裂是制瓷最大的天敌之一。而晒坯阴干这道看似平常的工序，恰恰是匠人与天时、地利、泥性反复“对话”的过程。它教的不仅是技艺，更是一种尊重材料的耐心——不在最需要等待的时候心急，不在最需要细致的时候马虎。唯有这样，那一件件瓷坯才能带着圆满的身姿，安然走进窑火，最终化为温润如玉的瓷器。
作者：沐清
