琉璃，这个古老而美丽的名字，在中国文化中承载着千年的光彩。它既是宫阙檐角的碧瓦，也是文人案头的清供；而它最动人的一处，却藏在工匠的一呼一吸之间——吹制。将一勺灼热的玻璃液从坩埚中取出，用吹管送气，让它像气泡一样膨胀开来，再趁热用工具拉、剪、钳、压，最终冷却成一件器皿。整个过程不过几分钟，却凝聚了数千年人类对火与砂的理解。今天，我们就以实操的视角，走进琉璃吹制这门“火中取形”的古老技艺。
琉璃的主要原料是石英砂（二氧化硅），它像面粉一样洁白细腻，但熔点极高，单靠它自己很难熔化成流动的液体。于是古人学会了加入助熔剂——纯碱（碳酸钠）和石灰石（碳酸钙）。纯碱能降低熔融温度，石灰石则增加玻璃的稳定性，使其不易受潮风化。这三种原料按比例混合，便成了无色透明的基础玻璃液。然而，琉璃之所以五彩斑斓，是因为加入了金属氧化物作为着色剂：氧化钴产生深邃的蓝色，氧化铜（在还原气氛下）变成艳丽的红色，氧化铁呈现翠绿色或茶色，氧化锰显出紫色，而少量金、银、镉的化合物还能调出黄色、橙色。这些着色剂的用量极其微小，往往只占原料总重的千分之几，却能彻底改变一炉玻璃的色泽。
熔化是吹制的第一步。原料被投入耐高温的坩埚（通常由黏土或石英制成），在熔炉中加热到1400℃以上。在这个温度下，石英砂和助熔剂完全熔化成黏稠的液体，像岩浆一样在坩埚里翻滚。熔化过程需要数小时，期间要不断去除气泡和杂质，以保证玻璃液的纯净。工匠通过观察玻璃液的颜色和流动状态来判断温度是否合适：太稀则会流坠，无法附着在吹管上；太稠则吹不动，气体难以撑开。理想的玻璃液，像蜂蜜一样能在吹管端头悬垂成一团，不会滴落。

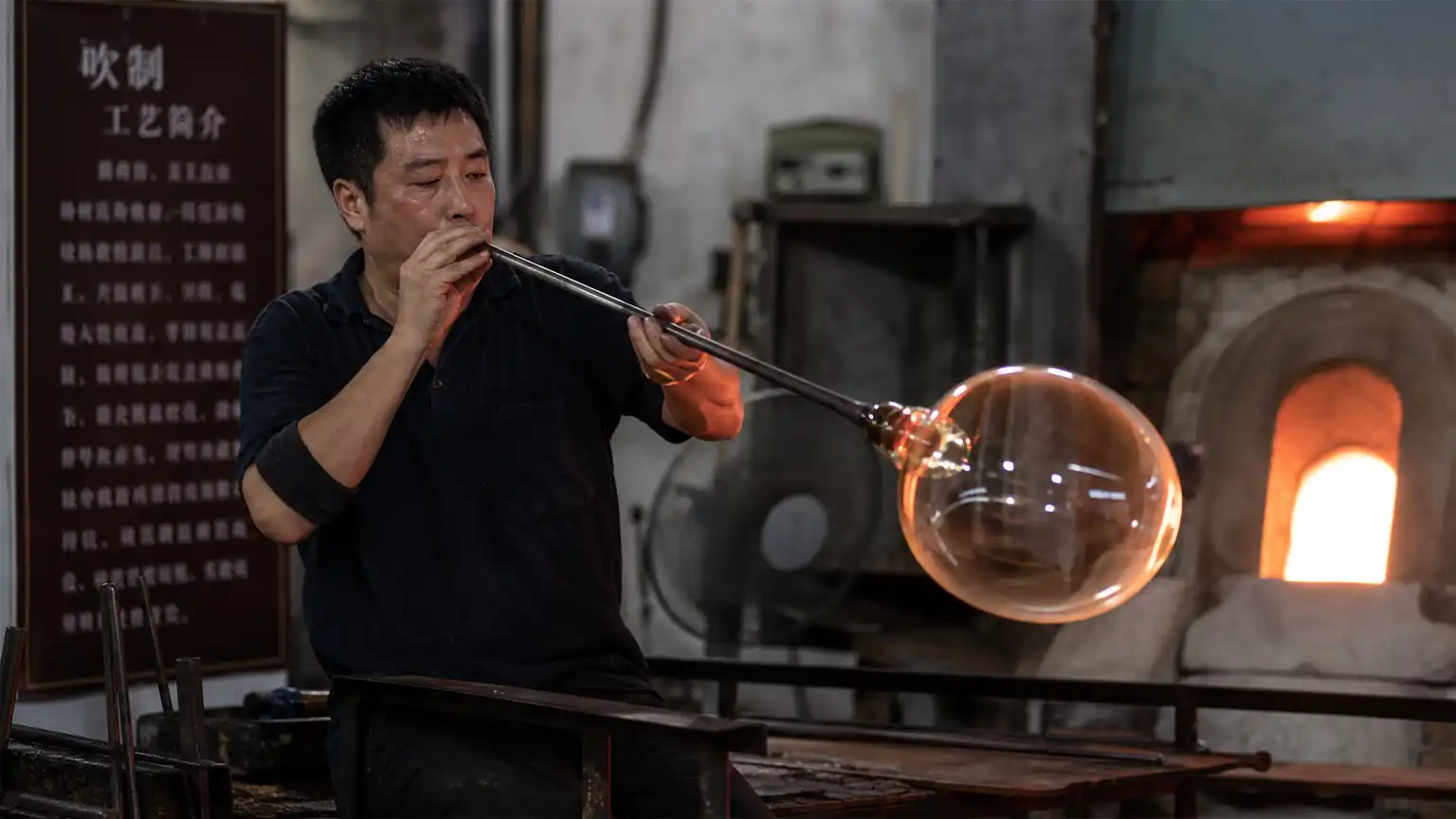

吹制正式开始。工匠手持一根长约1.5米的中空铁制吹管，一端蘸取玻璃液，像蘸糖葫芦那样轻轻一滚，使吹管前端裹上一团玻璃液。然后迅速将吹管放到嘴边，朝管内吹气，同时不停地旋转吹管。吹气要均匀有度，第一口气尤其关键——太小则内部不成泡，太大则容易吹破。随着气体的进入，玻璃液逐渐膨胀成一个球形气泡。工匠借助报纸、木模、湿布等工具，在旋转中轻轻按压气泡的外部，使其壁厚均匀。旋转是吹制的核心动作：只有不停旋转，玻璃液才能在离心力的作用下均匀分布，否则一边厚一边薄，冷却后就会变形甚至破裂。

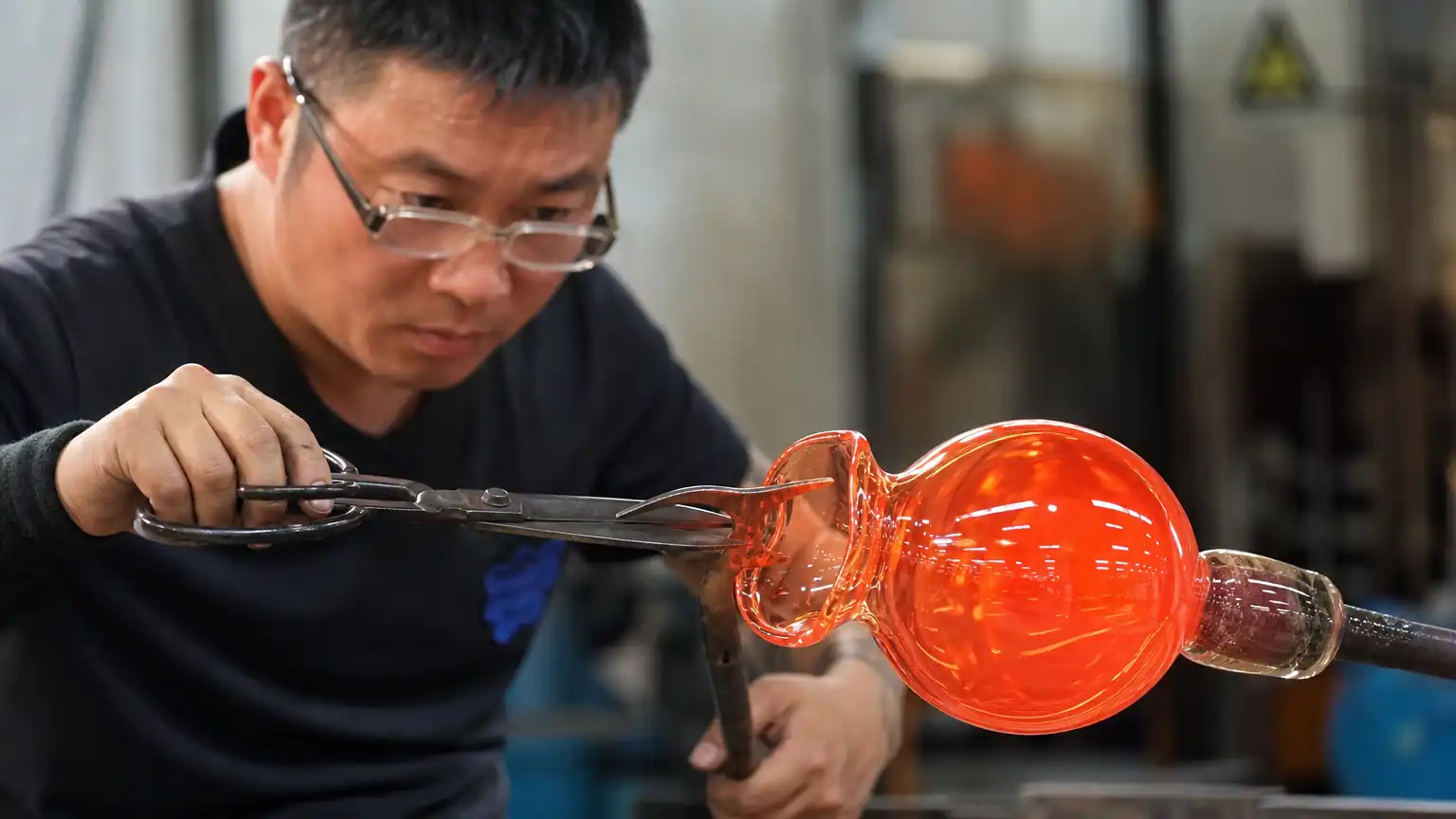

当气泡达到一定大小，工匠根据想要制作的器形，用钳子、剪刀、镊子等工具进行局部塑形。比如要做一只杯子，就用剪刀在气泡的顶端剪开一个口子，再用钳子向外翻卷出杯沿；要做一只花瓶，就用镊子将气泡拉长，并在腰部收窄。这些操作必须在玻璃液尚未冷却硬化之前完成，通常只有几十秒到一两分钟的时间。工匠必须眼疾手快，凭借手感判断什么时候该吹气，什么时候该旋转，什么时候该动钳子。温度稍降，玻璃液就会变硬，无法再塑形；温度太高，则无法定型，一碰就塌。因此，吹制过程中常常需要将半成品重新放入熔炉的保温口“回火”，让它恢复柔软，再继续加工。
吹制完成后，工件从吹管上剪下，放入退火炉中缓慢降温。退火是防止玻璃炸裂的关键步骤：如果冷却太快，内外温差会导致应力集中，玻璃就会自动碎裂。退火炉的温度从几百摄氏度逐渐降至室温，耗时几小时到几十小时不等。经过退火的琉璃器皿，才能变得坚固耐用。
除了吹制，琉璃还有其他成型工艺：铸造法是将玻璃液倒入模具中成型，适合制作厚实、有浮雕纹样的器物；拉丝法是将熔化的玻璃拉成细丝，用于制作纤维，也可以编织成灯具或雕塑；热熔工艺是将不同颜色或形状的玻璃碎片加热熔合在一起，形成图案斑斓的板材；冷加工则是玻璃在完全冷却后，通过切割、雕刻、打磨、抛光等手段进行精修，这是现代琉璃艺术中非常常见的环节。然而，吹制始终是最具魅力的方法，因为它保留了手工艺人最直接的身体参与——气息的强弱、手腕的转动、工具的落点，都在一瞬间决定了一件作品的命运。
注释：
吹制：用吹管将熔化的玻璃液吹成中空器形的工艺，是玻璃器皿最常见的成型方法之一。
坩埚：耐高温的容器，用于熔化玻璃、金属等原料，通常由耐火黏土或石墨制成。
着色剂：加入玻璃中使其呈现颜色的金属氧化物或化合物，如氧化钴（蓝）、氧化铜（红）、氧化铁（绿）等。
热熔：将多块玻璃碎片加热至软化后熔合在一起的工艺，常用于制作拼色玻璃板。
冷加工：玻璃冷却后进行的切割、雕刻、打磨、抛光等加工方式，用于精修细节。
琉璃吹制技艺在中国有着悠久的传承。战国时期的玻璃珠、汉代的玻璃杯，都证明了古代工匠早已掌握了吹制技术。河北博物院收藏的满城汉墓出土玻璃器，经检测发现其成分与西方玻璃类似，但也融入了中国本土的铅钡配方，体现了中西技术交流的痕迹。唐代以后，随着丝绸之路的繁荣，西域玻璃工匠来到中原，带来了更成熟的吹制技术，宋元时期广州、泉州等地已有专门的玻璃作坊。明清两代，宫廷造办处设立玻璃厂，不仅生产日用器皿，还创作了仿玉、仿玛瑙的琉璃摆件。今天，琉璃吹制不仅是一门传统手艺，更成为现代艺术创作的语言。许多艺术家将吹制、热熔、冷加工结合，创作出兼具古典韵味和现代审美的作品。
对于初学者而言，吹制最大的难点在于控制料温与手速的配合。温度高时玻璃液太软，容易流挂；温度降低后又太硬，难以塑形。初学者往往因为吹气过猛把气泡吹破，或者因为旋转不均匀导致器壁开裂。因此，老一辈工匠常说“琉璃活，七分火候三分吹”。操作时需要反复将工件回火，保持玻璃液在最佳温度区间。此外，吹管的保养也很重要——每次用完后要放在专用支架上冷却，不能沾水，否则铁管热胀冷缩容易变形。
现代工业玻璃生产早已实现了自动化，但手工吹制仍然不可替代。因为只有人手，才能在瞬息之间感受到玻璃的柔软与韧性，才能赋予每件作品独一无二的肌理和弧度。琉璃吹制，是一场人与火、气与砂的对话。当那团明亮的橘红色熔体在吹管端头慢慢膨胀，逐渐变得透明，最后定格成一件晶莹的器皿，我们仿佛看见了千百年前，那些无名工匠在炉火前的专注与笃定。这门古老技艺，至今仍在火光中延续着自己的生命。
作者：沐清
