龙泉青瓷，中国陶瓷史上的一颗明珠，以其温润如玉的釉色和变幻莫测的开片纹路闻名于世。那青翠欲滴的梅子青、粉青，那如冰裂、如鱼子、如蟹爪的片纹，并非偶然天成，而是匠人用经验、技术与审美共同书写的一首无声之诗。今天，我们便从釉料、胎体、烧成温度与窑内气氛这几个关键环节，来揭开龙泉青瓷开片与釉色控制的神秘面纱。
开片，又称“冰裂纹”或“纹片”，是指在瓷器釉面上出现的有规则或无规则的裂纹。从科学角度看，它是釉层与胎体在冷却过程中因膨胀系数不匹配而产生的应力释放现象。釉的收缩率大于胎体时，釉面受拉应力，便会开裂；反之，则可能产生釉泡或脱釉。古人很早就掌握了这一规律，并将其从“缺陷”升华为“美感”。宋代哥窑以其“金丝铁线”开片著称，龙泉窑则将开片控制得疏密有致、深浅相宜，成为独树一帜的装饰语言。

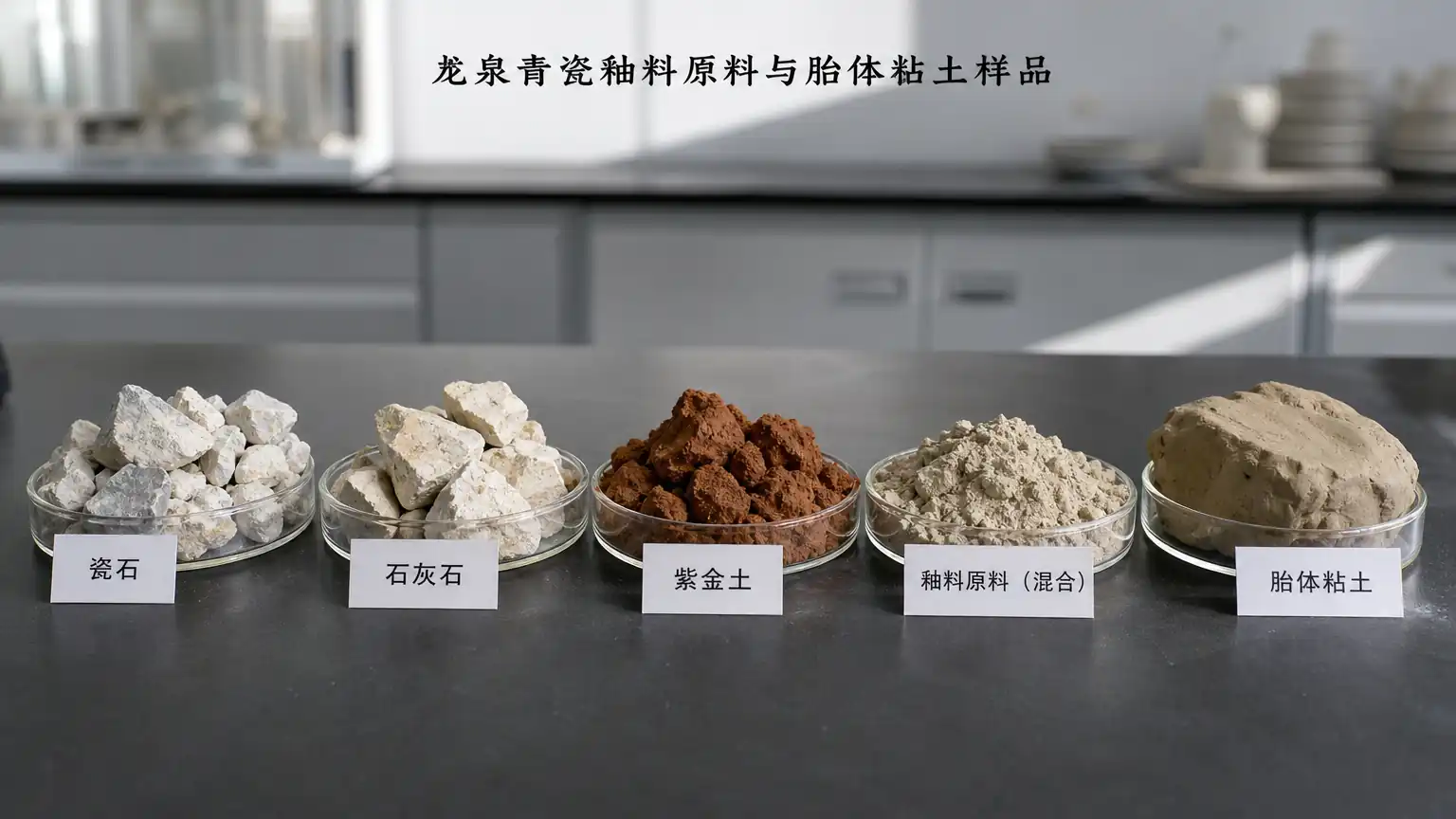

釉料是开片效果的第一道密码。龙泉青瓷的釉料主要由瓷石、石灰石、草木灰等原料组成，其中氧化铁（Fe₂O₃）在还原气氛下转变为氧化亚铁（FeO），使釉呈现青绿色。釉料的化学组成直接影响其热膨胀系数。例如，釉中碱金属氧化物（K₂O、Na₂O）含量越高，釉的膨胀系数越大，冷却时收缩越剧烈，开片就越密、越细。而碱土金属氧化物（CaO、MgO）则能降低膨胀系数，使开片更为稀疏。匠人在配制釉料时，通过调整长石、石英、石灰石的比例，就能初步控制开片的密度和形态。若希望得到细密的“鱼子纹”，会适当增加钾、钠的含量；若要追求大块疏朗的“冰裂纹”，则相应提高钙、镁的比例。这种配方的微调，往往需要数十次试烧才能确定。
胎体的配方同样至关重要。龙泉青瓷的胎体多用当地紫金土、瓷土混合制成。紫金土含铁量高，烧成后胎色深褐，衬托釉色更加青翠；瓷土则提供必要的耐火度和塑性。胎体的热膨胀系数受其矿物组成和颗粒度影响。一般来说，胎体中加入适量的石英颗粒，可以提高胎体的机械强度，但同时也会增大其膨胀系数。若胎体膨胀系数与釉层偏离过大，开片就会过于密集甚至导致釉层剥落。古代匠人通过调整紫金土与瓷土的比例，使胎体和釉层在冷却过程中协同收缩，既产生恰到好处的片纹，又保证器物的整体牢固。对于不开片的“无纹”青瓷，则要使胎、釉膨胀系数尽可能接近，这就需要更精确的原材料筛选和配比。
烧成温度是影响开片与釉色的又一关键变量。龙泉青瓷的烧成温度通常在1250℃—1320℃之间。温度过低，釉料未能完全熔融，釉面粗糙、色泽暗淡，且胎体烧结不足，强度较低；温度过高，则釉面流动性过大，可能导致釉层过薄、颜色发灰，甚至器物变形。在开片方面，烧成温度升高，釉层的玻璃化程度增加，膨胀系数也会微幅上升，开片往往更细密。相反，在低温快烧条件下，釉层尚未充分变化，开片则可能偏少或偏粗。经验丰富的匠人会根据窑炉的特性和所追求的效果，精确设定烧成曲线的最高温度与保温时间。例如，烧制“梅子青”时，需要较高温度（接近1320℃）并适当延长保温时间，使釉料充分熔融并析出细小晶体，最终呈现厚润、清澈的青色；而烧制“粉青”则温度略低，釉面带有乳浊感，开片往往柔和含蓄。
窑内气氛，即还原气氛的强弱和时机，对釉色与开片有决定性影响。龙泉青瓷的青色依赖于还原焰将釉中的氧化铁还原为氧化亚铁。若还原不充分，釉色偏黄绿（如“茶叶末”）；若还原过度，则可能发灰甚至发黑。还原气氛还会改变釉的粘度——强还原条件下釉的流动性增强，釉层更容易均匀展开，但也可能使开片走向改变。实际操作中，匠人在窑温升至1000℃以上时开始投入木柴或调节燃气阀门，使窑内形成一氧化碳为主的还原气氛，并持续到烧成结束前的某个阶段。不同的升温速率和还原浓度，会使釉层内部的应力分布产生微妙差异，从而影响开片的形态和走向。有些匠人还会在烧成后期引入少量氧化气氛，使釉面表层产生轻微的二次氧化，形成“紫口铁足”或“金丝”效果——开片的裂缝中渗入铁质，经二次氧化后呈现红褐色线条，与青绿釉色形成强烈对比，极具艺术感染力。
然而，理论上的规律并不能完全代替实践经验。即便同样的配方和烧成制度，由于窑炉内的温差、气流波动以及坯体所在位置，最终成品仍可能出现意想不到的变化。正是这种“人为之半、天工之半”的不可控性，让龙泉青瓷每一件都成为孤品。优秀的制瓷艺人不仅懂得记录每一次的釉料配比、胎体成分、升温曲线和气氛数据，还能从开片的疏密、色泽的深浅中反推工艺的得失。
古人云：“合如人意，亦如天意。”龙泉青瓷之美，从来不是偶然。它在经验与科学之间找到了神秘而精确的平衡，在人力与造化之间达成了默契。
今天，当我们凝视一件青瓷茶盏上如丝如缕的冰裂纹，或者把玩一只粉青小碗那似梦似幻的釉色时，我们看到的不仅是器物，更是一代代匠人用无数个日夜和无数次失败换来的智慧结晶。对于正在学习青瓷工艺的年轻人而言，重视科学记录、保持对数据的敬畏，或许就是打开那扇通往“偶然之美”大门的钥匙。每一次配方微调、每一次温度曲线记录，都是与千年传统的一场深度对话。当技术足够扎实，审美足够敏感，那些看似随机的片纹与釉色，终将化作笔下可掌控的诗句，在火与土的淬炼中绽放永恒的光芒。
作者：李白
