“手要湿，泥要稳，眼要准，心要定。”这句流传在景德镇老窑工口中的十六字诀，如今被许多陶艺教室写在黑板上。当越来越多的人走进手工坊，将双手探入旋转的泥团，他们发现，从一块不起眼的泥巴到一只匀称的杯子，中间隔着的不仅是一台拉坯机，更是千百年来匠人用指尖传承的智慧。本文以实操为线索，从揉泥到修坯，逐一拆解拉坯的核心技法，同时考证古籍中的制陶工序，力求让每一位读者在阅读后，既能知晓“器如何成”，也能体会“技何以传”。
一、揉泥：醒泥与排气
揉泥，是拉坯的第一步，也是决定成败的基础。许多初学者急于塑形，拿起泥团就往转盘上摔，结果拉坯时泥中气泡爆裂，器壁出现孔洞，功亏一篑。揉泥的目的有二：一是排除泥料中的气泡，使泥胎致密均匀；二是通过反复揉压使水分分布一致，增强泥料的可塑性。
传统揉泥手法主要有两种：“羊头揉”和“菊花揉”。羊头揉因揉成后的泥团形状酷似羊头而得名。操作时，将泥团置于工作台，双手手掌根部压住泥团两侧，向前下方推压，使泥团前端向下卷曲，随即双手回拉，将卷曲部分带起，如此反复，如同揉面。这种手法适合含水量较低的硬泥，能有效挤出泥中气体。菊花揉则多用于软泥，将泥团在手中边旋转边揉压，泥团表面会形成一圈圈螺旋纹路，状如菊花。两种手法的核心都是“揉透”——以手感判断，当泥团表面光滑无裂纹、手指按压后回弹均匀，且切开后断面没有气孔时，即为合格。
古籍中对揉泥亦有记载。明代宋应星《天工开物·陶埏》写道：“淘练泥土，必以人力反复捶打、踏练，使其稠腻如脂。”虽未直接描述揉泥手法，但“反复捶打、踏练”正是现代揉泥工艺的原始形态。清代朱琰《陶说》卷三“造法”中进一步提到：“揉泥欲熟，熟则无泡，拉坯乃不裂。”可见古人早已将揉泥视为制陶的“秘诀”。
二、定中心：水滴形找中心法
揉好的泥团必须在转盘上定中心，这是拉坯的“命门”。如果泥团重心偏离转盘轴线，拉坯时器物就会左右晃动，无法成型。所谓“定中心”，就是通过双手的挤压和引导，使旋转中的泥团达到几何中心。
常见的教学方法是“水滴形找中心法”。具体操作：双手沾水保持湿润，将泥团用力摔在转盘中心，启动转盘（中速）。双手手掌包住泥团，左手掌根抵在泥团左侧，右手掌根抵在右侧，双手同步向中心推挤，同时保持肘部贴近身体。当泥团被挤成近似圆锥形时，松开右手，改用左手食指和中指并拢，指尖轻触泥团顶部，感受其是否均匀旋转——若指尖感受到泥团表面有“跳动”或“偏摆”，说明中心未定，需重新挤压。待指尖感觉平稳后，用左手拇指和食指捏住泥团顶部，右手护住侧面，再次挤压四周，直至泥团呈圆锥状，顶部如一滴直立的水珠，底部稳稳粘在转盘上。
定中心的秘诀在于“眼要准，心要定”。许多新手一看到泥团偏离就慌神，双手用力不均，反而越定越偏。正确做法是：眼睛盯住泥团顶部最突出的那个点，双手对称施力，让那个点始终保持在转盘轴线上。古人虽然不用电动转盘，但在脚踢辘轳上同样面临中心问题，《陶说》记载：“转轮之时，手随轮转，目注泥心，方得正位。”这与现代技法如出一辙。
三、开孔与阔底
中心定好后，接下来是开孔。这一步决定了器物的深度和底部形状。先用双手将泥团顶部压平，形成一个小平台。然后右手拇指从平台中心垂直向下插入，左手配合稳住泥团外侧。拇指插入深度视器物而定——做浅碟时插入约1厘米，做杯子约2-3厘米，做花瓶则需更深。插入后，拇指保持不动，利用转盘旋转带动泥料，自然形成一个圆孔。
开孔后要阔底，即扩大底部空间。方法是将拇指伸入孔内，向外横向推压，同时左手食指在外侧对应部位向内抵住，内外配合，使底部均匀扩宽。注意底部厚度要适中：过厚则浪费泥料、不易干燥；过薄则承重时易塌底。一般杯子的底部留3-5毫米厚，碗、盆可稍薄。阔底时需不断加水润滑，减少摩擦阻力。常见错误是只推内壁不注意外壁，导致器壁内外厚度不均，后续拉坯时很容易“塌腰”。
四、提拉成型：内手托、外手拉

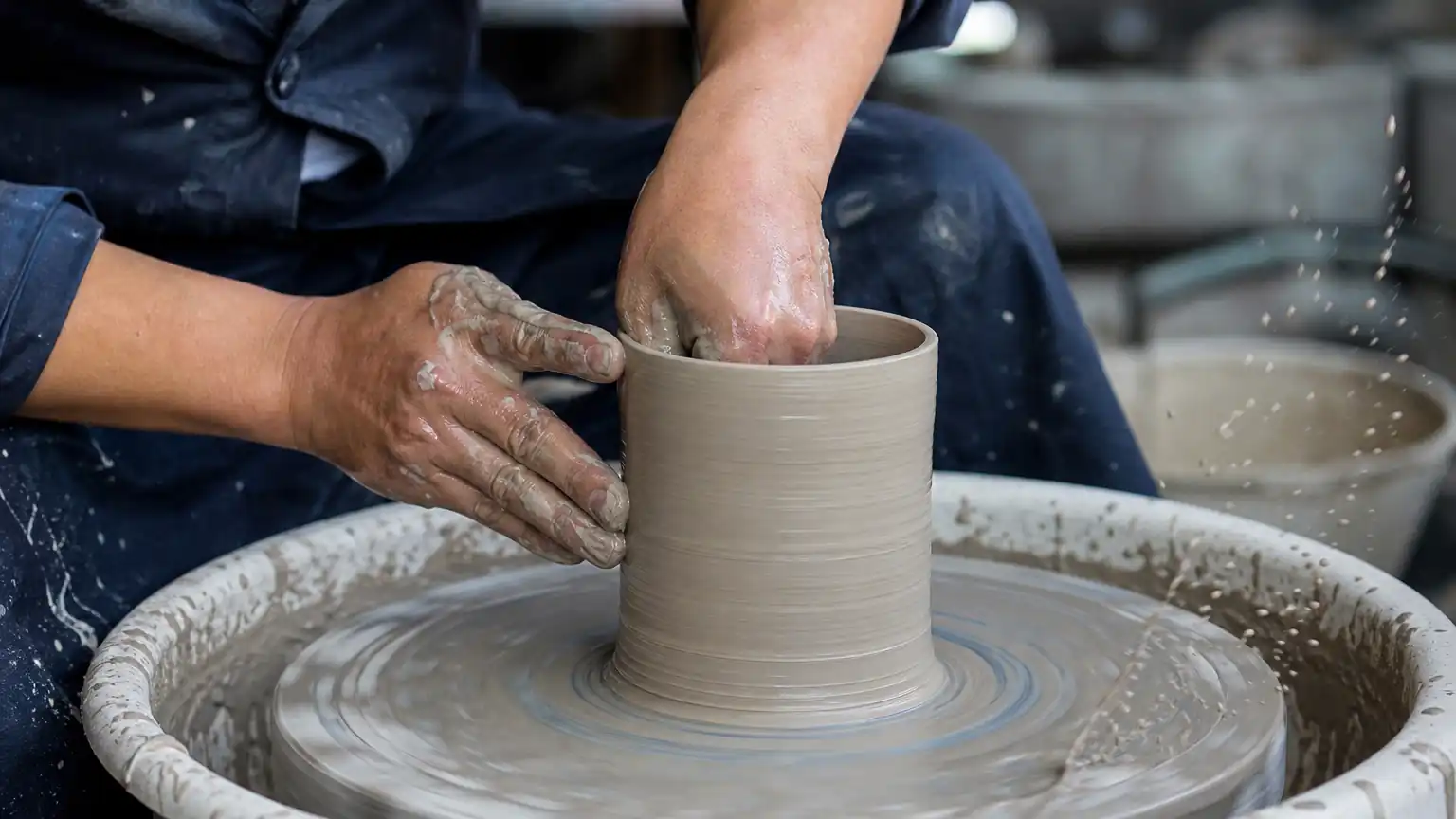

提拉是整个拉坯过程中最考验手感的部分。基本手法是“内手托，外手拉”——一只手伸入器物内部，用手指轻轻托住内壁；另一只手在外侧，用掌根或手指配合托住外壁，内外夹住泥壁，利用转盘旋转力向上提拉。双手必须保持湿润，否则泥壁会因干燥而产生摩擦阻力，甚至被扯裂。
不同器形的提拉轨迹各有讲究：
- 直筒（如杯子、笔筒）：双手同步垂直向上提拉，每次提升约0.5-1厘米，保持器壁厚度均匀。提拉过程中眼睛始终平视器壁，观察是否笔直。若发现某处偏厚，可用手指轻压该处外侧，同时内侧手指向外顶，调整厚度。
- 碗：提拉时向上同时向外扩，呈抛物线轨迹。内手食指和中指并拢，从底部开始沿内壁向上、向外推；外手对应部位向内、向上收。碗的腹部要膨出，口沿则略收，形成优美的弧度。
- 瓶：瓶的提拉需分段完成。先拉出一个直筒，然后从直筒中段开始逐步向外扩，形成瓶腹；再从中段往上向内收，形成瓶颈。收瓶颈是难点，需要双手配合极其精准：内手轻轻托住瓶颈内侧，外手拇指和食指捏住外壁，缓慢向内、向上收拢。若收得太快，泥壁会起皱或断裂；收得太慢，则瓶颈过粗。
提拉时有一句匠人间流传的口诀：“手湿三分，泥稳七分；眼快一分，心定十分。”强调手部保持湿润、泥团稳定、眼睛观察和内心沉着四者缺一不可。古人没有电动转盘，靠的是脚蹬辘轳，速度更难控制。唐代陆羽《茶经》中记载“越窑类玉”，能烧出温润如玉的瓷器，正是靠匠人数十年如一日的苦练，才能达到那般“心手合一”的境界。
五、收口与修整
器形基本拉出后，最后一步是收口和修整。收口是用手指将器物口沿处理圆滑、均匀。常用的方法是：左手拇指和食指从内侧捏住口沿，右手食指在外侧配合，轻轻挤压并向上带起，使口沿形成一圈微小弧线。若做茶杯，口沿可略微外翻；做花瓶则收成直口或撇口。修整包括用刮板或海绵将器壁表面抹平，去除指纹和凹凸痕迹，同时将底部多余泥料切除或将底部修平，方便后续取坯。
六、常见失败案例及原因
很多初学者在拉坯过程中屡屡失败，往往不是因为手笨，而是没有理解背后的力学原理。以下列举三种典型失败：
- 器形歪斜——八成是因为中心没定好。泥团重心偏位，提拉时器壁左右厚度不一，越拉越歪。解决办法：在定中心阶段多花时间，务必确保圆锥体顶点始终在轴线垂直线上。
- 器壁厚薄不均——提拉速度不均匀是主因。如果提拉时内手推得慢而外手拉得快，或者某一圈用力过猛，都会造成某处泥壁突然变薄，甚至穿孔。正确的做法是保持匀速，每次提拉的高度和力度一致。
- 口沿开裂——收口过快或泥料过干。当收口时双手用力过猛，口沿处水分被挤干，泥质变脆，就会产生裂纹。收口前应适量加水，用指尖轻轻“润”湿口沿，再慢慢收拢。
七、注：生僻术语简释
本文涉及少量专业术语，为方便读者理解，特作注释：
拉坯：将泥料置于旋转的辘轳（转盘）上，用手工塑形的方法。又称“旋坯”“拉胚”。
羊头揉：一种揉泥手法，因泥团揉后形似羊头得名。特点是向前下方推压，适合硬泥。
strong>菊花揉：另一种揉泥手法，泥团表面呈螺旋纹路似菊花，适合软泥。
定中心：使泥团重心与转盘旋转轴重合的操作，是拉坯的基础。
水滴形找中心法：通过将泥团塑成水滴状并调整各方向挤压力度，实现定中心的方法。
阔底：在开孔后扩大器物底部内径的步骤。
提拉：双手内外配合，利用泥料的延展性将泥壁向上拉伸成形的动作。
收口：处理器物口沿形状、厚薄的操作。
辘轳：古代制陶用的转盘，早期为手推或脚蹬，现代多为电动。
《天工开物》：明代宋应星著，记录了农业、手工业生产技术的综合性著作，其中《陶埏》卷详述陶瓷烧造。
《陶说》：清代朱琰撰写的陶瓷专著，从制泥、拉坯到釉彩、窑火均有记载。
八、结语
从一块湿土到一件成器，拉坯从来不是急功近利的事。它需要你低下头，看着泥与水的交融；需要你沉下心，感受转速与手感的对话。每一个圆润的器皿背后，都曾经历过无数次歪斜、开裂和塌陷。正因如此，当一件作品最终在转盘上稳稳立住时，那种从指尖传递到心底的满足感，才格外珍贵。下次当你走进陶艺工作室，不妨记住那句话：“手要湿，泥要稳，眼要准，心要定。”或许，你也能在旋转的泥团中，触到属于自己的那件器物。
作者：沐清
